Die Seilwinde oder Winch.

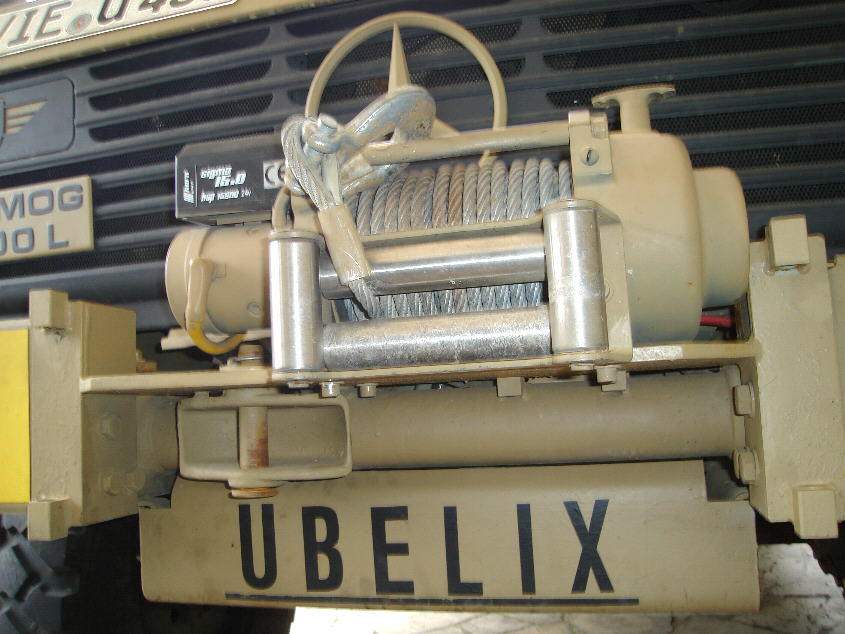

Verwendet habe ich eine 24 Volt E-Winch mit 6 Tonnen Zugkraft.
Die Winch ist mit vier 10mm  hochfesten Schrauben auf der 10 mm starken Trägerplatte befestigt.
Da ich so wenig wie möglich verändern wollte, habe ich nur den Mitteilteil der Stoßstange demontiert und die im vorderen Rahmen vorhandenen Bohrungen mit Gewindeeinsätzen zur Befestigung benutzt.

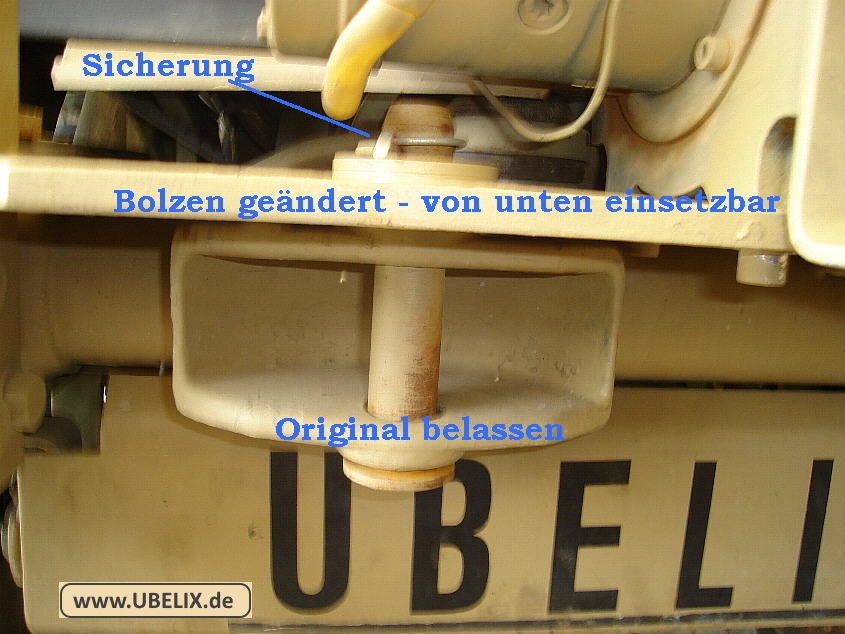

Das Kupplungsmaul habe ich belassen. Musste allerdings aus Platzgründen, dass Einsetzen des Bolzens von oben nach von unten verändern und einen neuen Bolzen hierzu anfertigen, der dann von oben mit einem Sicherungsstift gesichert wird .
Die hier vorhandenen Vierkantelement mit Bohrung dienen der Aufnahme für eine Sonderkonstruktion und haben keine weitere Bedeutung.
Der Winchträger besteht aus neun 10mm Stahlplattenelementen die angepasst und dann verschweißt wurden.
Am Fahrzeugrahmen selbst ist der Winchträger nur angeschraubt.

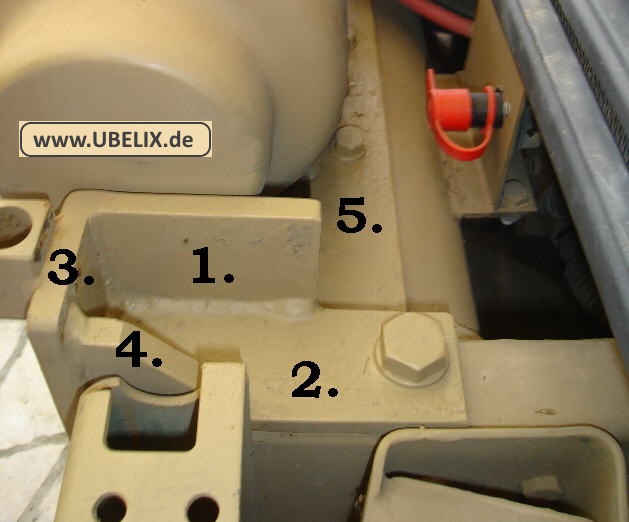

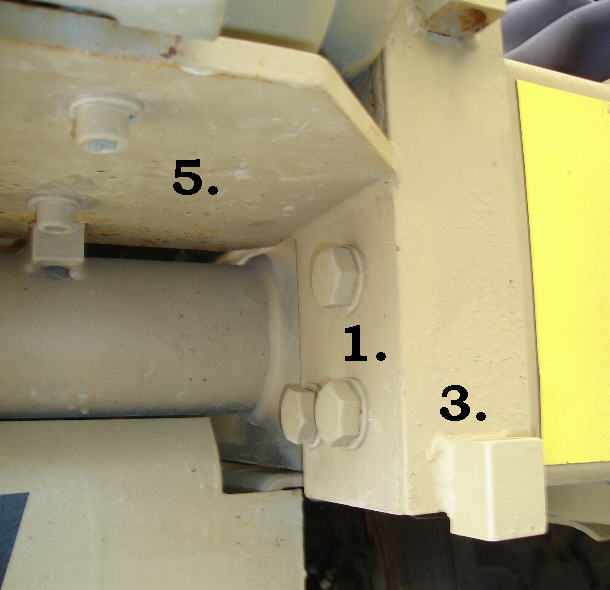

1. Innenplatten mit drei Bohrungen - 2 Stück
Diese Platte wurde innen rechts und links an den Rahmen in den vorhandenen Gewindebohrungen befestigt.

2. Obere Platte mit einer Bohrung - 2 Stück.
Diese wird oben auf dem Rahmen an der vorhanden Gewindebohrung befestigt und liegt fest an Platte 1 an und wird mit dieser später verschweißt.

3. Frontplatte, 2 Stück, liegt an Platte 1 und 2 an und wird mit diesen verschweißt.

4. Verstärkungsplatte, 2 Stück, wird in die Ecke eingeschweißt.

5. Die Trägerplatte liegt stramm zwischen den Platten 1 links und rechts und wird mit diesen verschweißt. Hinten zusätzlich am Rahmenrohr verschraubt.


Die Platten 1+2 werden zuerst positioniert und verschraubt.

Dann an mehreren Punkten verschweißt.

Front platte 3 positionieren und ebenfalls an einigen Punkten verschweißen.

Das gleich mit der Verstärkungplatte 4 die in den Ecken eingesetzt und verschweißt wird.

Die Trägerplatte wird nun passgenau eingesetzt und ausgerichtet. Dann verschweißt.

Hiernach hab ich den gesamten Winchträger abgeschraubt und stabil verschweißt grundiert, lackiert und wieder eingebaut und gut verschraubt.

Dann die Winch passend positioniert und die vier notwendigen Bohrung zur Montage eingebracht.

Elektroanschluss hergestellt und betriebsbereit geschaltet.

Die notwendigen Platten hab ich ausgemessen und in einem Fachbetrieb Lasern lassen.

Die sollten dort noch das Programm für die Herstellung in ihrem PC haben.

Wer also so einen Winchträger herstellen möchte, kann die zugeschnittenen Platten dort ordern.

Ich denke die haben das Programm noch.
