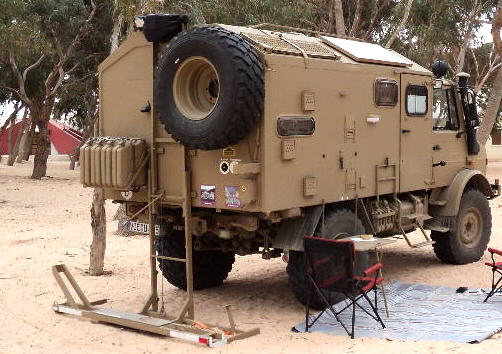

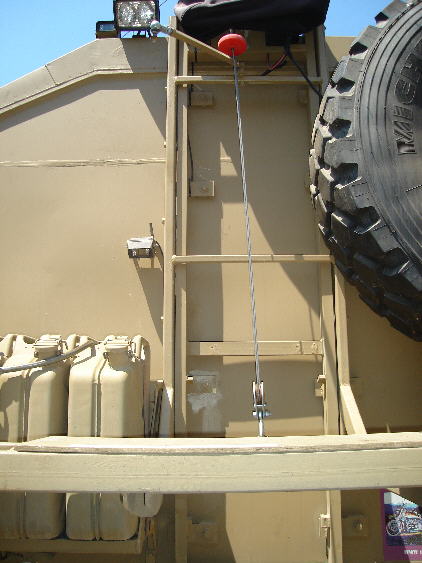

  Zum Herunterfahren des Trägers werden die zwei Haltebolzen ausgedreht. Dann wird mit dem Hebezug der Motorradträger abgelassen.
Zeitaufwand: 1 Pers. ca. 5 Min.
Achtung:
Keine einfache Winch verwenden.
Die sind zum Ziehen und nicht zum Heben.
Keine Sicherheit bei angehobener Last.

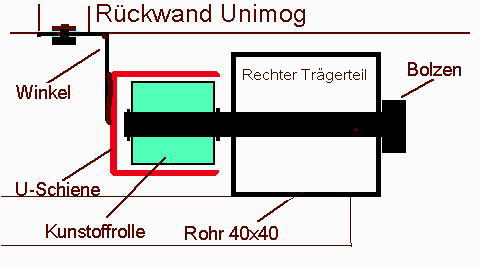

Am Fahrzeug sind zwei U-Schienen befestigt.
Die U-Schienen sind von den Krankentragen.

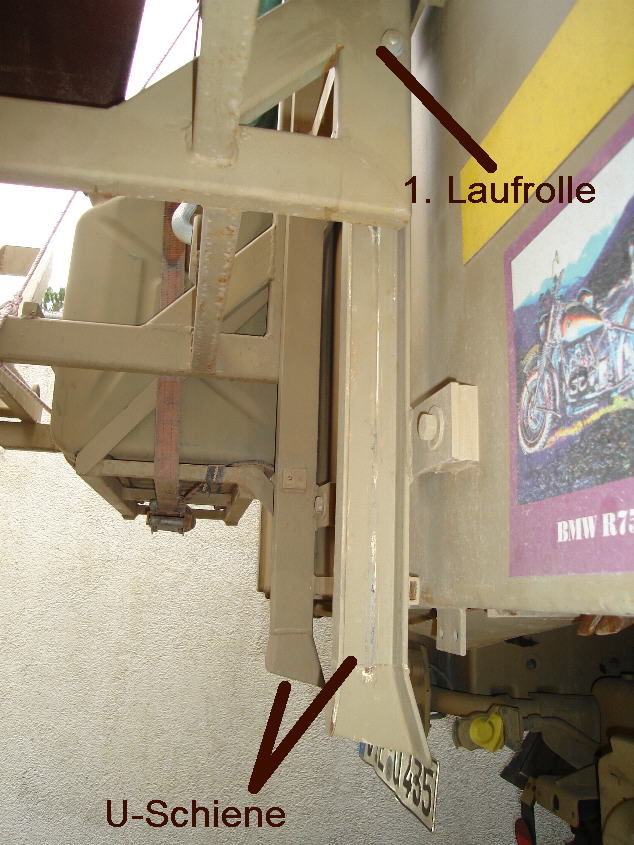

In diesen wird der Motorradträger in Kunststoffrollen geführt.

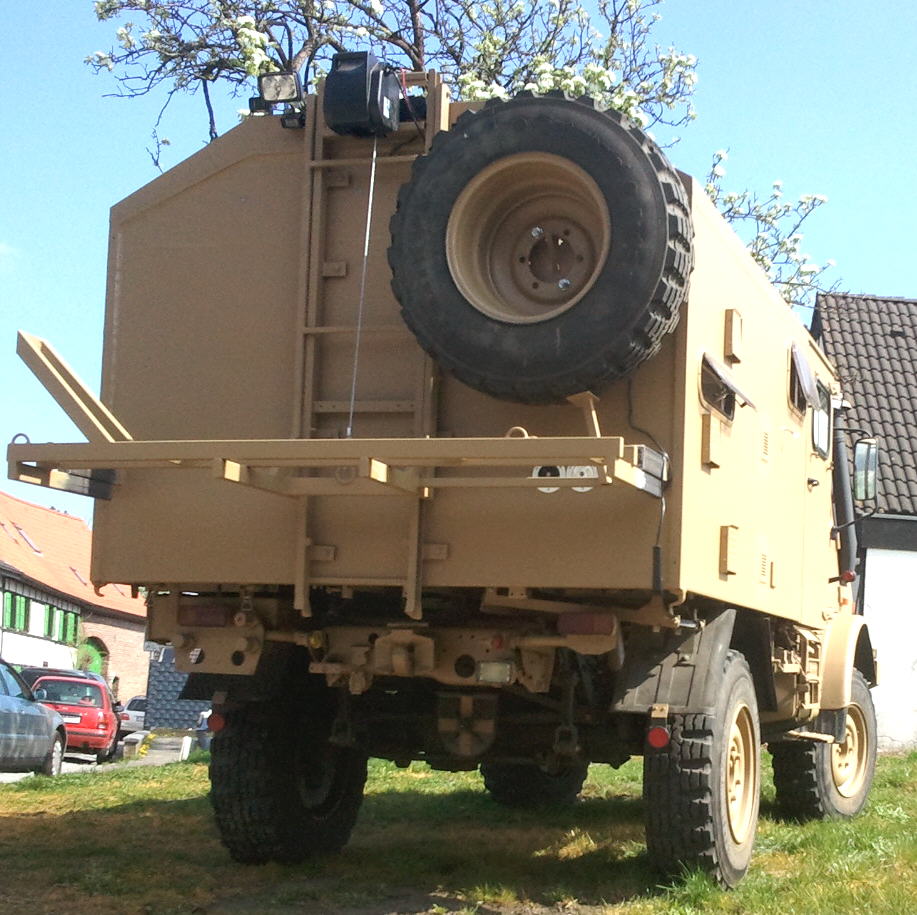

Wenn der Träger hochgezogen ist, wird er an den auskragenden Haltern an jeder Seite mit einem Haltebolzen befestigt.
Wichtig: Die Halter müssen stabil montiert sein.
Siehe Grundriss.


...........

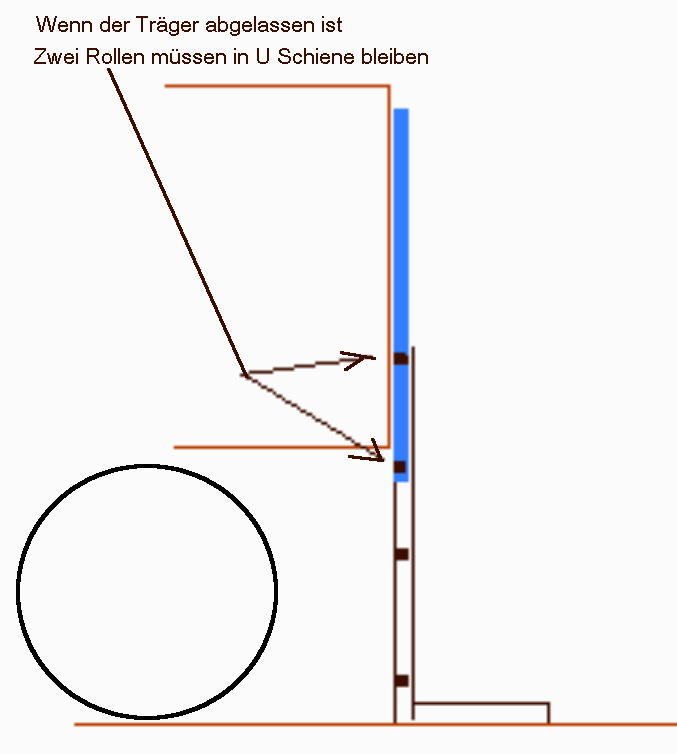

Die U-Schiene ist kein tragendes Element.
Sie dient nur zur Führung beim Ablassen und beim Hochziehen.

Anfragen an mich - Ubelix

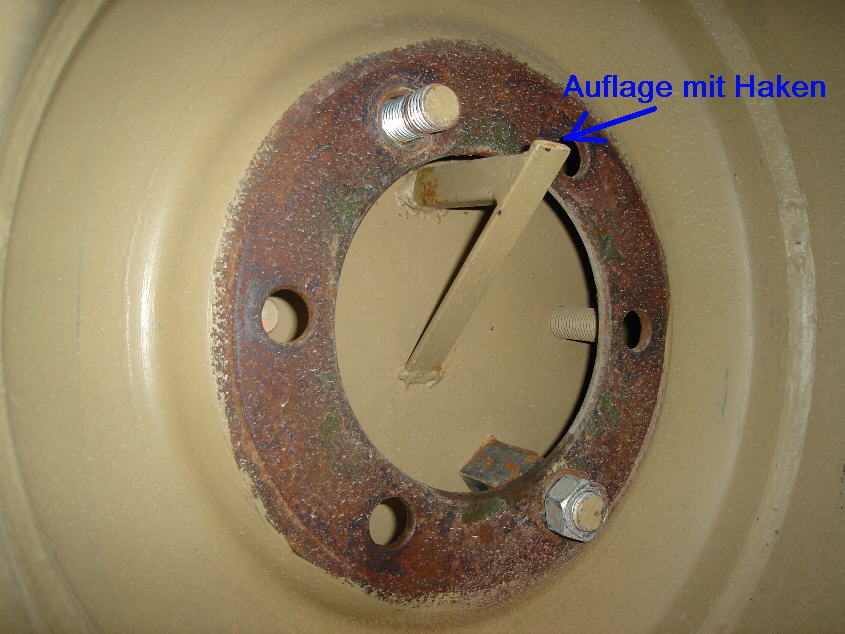

Das Reserverad hängt, wenn es gelöst wird auf dem Auflagebügel, der
vorn eine kleine Nase zur Verhinderung des Abrutschens des Rades hat.

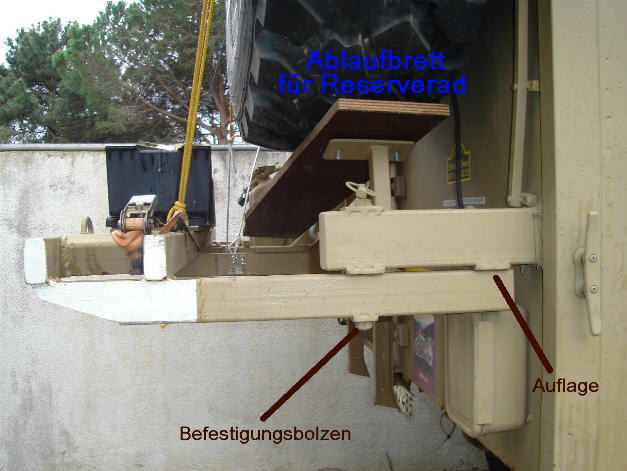

Über das Ablaufbrett wird das Rad zur Mitte des Motorradträgers gerollt und mit dem Hebezug abgelassen.
Beim montieren wird das Rad in den Auflagebügel eingehängt und kann dann mühelos in die passenden Position zu den Bolzen gedreht werden.
